EKSnet

EKS-Buchungsterminals, die an Verkaufs-Einrichtungen oder Berechtigungseinrichtungen angeschlossen sind, können immer Online oder Offline betrieben werden.

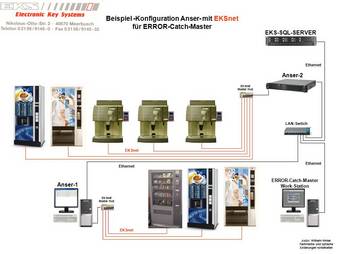

Der Online-Betrieb erfolgt immer im von uns entwickelten EKSnet.

Für den Online-Betrieb werden die EKS Buchungsterminals mit einer Zusatzeinrichtung versehen, mit der die Netzwerk-kommunikation stattfindet. Dies können je nach Aufgabenstellung, Infrastruktur und Gegebenheiten folgende Geräte sein:

EKSnet-Box 256
EKSnet-Adapter
EKSnet-Box IP
EKSnet-Box IP HC
EKS Ethernet-Box

Das EKSnet gehört zu den Feldbussystemen. Die Steuerung der intelligenten Mess- und Automatisierungsgeräte des Feldbusses erfolgt zentral (Master-Slave-System) und basiert auf dem DIN MESSBUS nach DIN 66348. Durch die eigenentwickelte Protokollstruktur ermöglicht dieses Netz eine Voll-Duplex Kommunikation zwischen Master und Slaves.

Teilt man ein Industrienetz in drei Ebenen auf, so gibt es erstens eine übergeordnete Busstruktur, um Überwachungsfunktionen der Prozessabläufe zu gewährleisten, zweitens eine prozess-orientierte Busstruktur, wie den  DIN-Messbus und als dritte Ebene einen speziellen Sensor/Aktor-Bus, bei dem das Echtzeitverhalten im unteren Millisekundenbereich liegt.

Allgemein

Der DIN-Messbus entstand 1989 durch die Kooperation zwischen den Bereichen der Fertigungstechnik, Automobilindustrie, sowie der physikalisch-technischen Bundesanstalt und wurde in der DIN 66348-2 für Bitübertragung und Sicherung genormt. 1995 wurde die Norm um einen dritten Teil für Anwendungsdienste, Telegramme und Protokolle erweitert. Teil 1 legt grundlegende Eigenschaften für die serielle Messdatenübermittlung fest, die nicht direkt den DIN-Messbus betreffen.

 Es wurde aus der Notwendigkeit einer preisgünstigen prozessorientierten Bus-Lösung für die Mess- und Prüftechnik in Industriebetrieben entworfen. Darüber hinaus wird das System aber auch erfolgreich in der Fertigungstechnik, z.B. zur Betriebs- und Maschinendatenerfassung, in der Computer-gesteuerten Qualitätssicherung, in der statistischen Prozesslenkung und auch in der Vernetzung von speicherprogrammierbaren Steuerungen eingesetzt.

 Durch die technischen Eigenschaften des DIN-Messbuses (z.B. getrennte Sende- und Empfangsleitung und Verdrahtung) ist der Einsatz in Anlagen und Geräten, die dem gesetzlichen Messwesen unterliegen, möglich. Geradezu ideal ist es einsetzbar für die Überwachung bzw. Steuerung von Microprozessor-gesteuerten Buchungsterminals in Verkaufsautomaten o.ä. Auf diese Weise können nicht nur Umsatz- oder Fehlerprotokolle abgerufen werden, sondern  gleichermaßen Informationen und Einstellungen wie Datum / Uhrzeit / Verkaufspreise und Informationen in die Buchungsterminals übersendet werden.

Buszugriffsverfahren EKSnet

Das Buszugriffsverfahren funktioniert ausschließlich kontrolliert (deterministisch) auf Basis eines Master-/Slave-Systems,

d.h. dass der Master bzw. die Leitstation als alleiniger Teilnehmer die Kommunikation im gesamten System steuert. Voraussetzung für dieses Verfahren ist, dass jeder Teilnehmer eine eindeutige Adresse im Netzwerk besitzt.

Die Busverfügbarkeit wird des Weiteren durch die Tatsache erhöht, dass ein defekter Teilnehmer nicht das komplette System blockiert, sondern nur die Empfangleitung vom Master. Bei einem solchen Fall speichern die EKS-Buchungsterminals bis zu 5000 Datensätze (offline).

Sollte dies eintreffen, kann der Master weiterhin über seine    Sendeleitung die funktionierenden Teilnehmer über ein Rundruftelegramm  informieren, worauf Notdienste wie z.B. die Abschaltung des betroffenen Teilnehmers oder gegebenenfalls Wartungsdienste aktiviert bzw. angefordert werden. Sollte eine Datenübertragung abbrechen, kann diese nach erneutem Verbindungsaufbau an der letzten Position fortgeführt werden. Der Master kann im Notfall die Übertragung mithilfe des Steuerzeichen EOT (End Of Transmission ASCII-Zeichen 04) beenden.

Neue oder fehlende Teilnehmer werden durch das Bus-System ohne Störungen erkannt und benötigen keine erneute System-Initialisierung. Der Standardaufbau dieses Bussystems geschieht in der Linientopologie.

Netzeigenschaften

Physikalisch ist das System auf 31 Slaves sowie einer einstellbaren Datenübertragung von 110 Bits/s bis zu 1 Mbit/s ausgelegt. Durch die Verknüpfung mehrerer EKS-Master-Hubs (Kaskadierung) kann die Anzahl der Teilnehmer bis auf 961 (31*31) erweitert werden. Um die volle Übertragungs-geschwindigkeit zu nutzen, darf die Hauptverbindungsleitung  eine Länge von 500 m (Abschusswiderstände erforderlich) und die Zuleitungen zu den Teilnehmern 5 m nicht überschreiten. Durch den Einsatz von EKS.-Repeatern ist es möglich, die Übertragungsstrecken jeweils zu erweitern.

Ganz schön auf Draht

Eine hohe Gebrauchstauglichkeit zeichnet sich auch dadurch aus, dass die Hifleks-Buchungsterminals nicht nur die bargeldlosen Zahlungsvorgänge an Kaffeemaschinen und Verkaufsautomaten übernehmen, sondern auch die Überwachung der Funktion dieser Gerätschaften übernehmen können. Durch eine Online-Anbindung können nicht nur Umsätze erfasst, sondern auch Störungen zentral ‚gemeldet’, Verkaufspreise artikelgenau zentral geändert, Sperrlisten von Chipkarten geladen sowie Uhrzeit und Datum aktualisiert werden.

Bei unerwartetem Ausfall der Online-Verbindung schalten sich die Hifleks-Buchungsterminals automatisch auf Offline-Betrieb um, ohne dass der Gast etwas davon merkt. In diesem Modus kann jedes Hifleks-Buchungsterminal bis ca. 5.000 Transaktions-Datensätze speichern. Sobald das Netz wieder ‚steht’, werden die gespeicherten Datensätze vollautomatisch an den Server abgesetzt.

Hifleks-Buchungsterminals finden Verwendung in den unterschiedlichsten Einsatzbereichen, überall, wo bargeldlos bezahlt werden soll, an Kassen, SB-Kassen, Kaffeemaschinen, Schankbalken, Verkaufsautomaten, Kopierautomaten, Sonnenbänken, Waschmaschinen; außerdem überall, wo Berechtigungen kontrolliert werden, mit oder ohne Bezahlung, an Türen, Toren, Drehkreuzen, Schranken etc. Durch die robuste Bauart der neuen Hifleks-Kontroll- und Buchungsterminals, Gehäuse ganz aus Edelstahl, rostfrei, mit gefräster durchgehender Plexiglasscheibe, Spritzwasser-geschützt und die kompakte Bauart in Vollausstattung sind diese Geräte wahre Alleskönner mit schier unbegrenzter Einsatzmöglichkeit.



Das EKSnet-Protokoll

Die Kommunikation verläuft im Grunde in drei Phasen:



·         Aufforderung

·         Übermittlung

·         Abschluss

EKSnet Cat 5/6/7 Kupfer – Bus- / Sternverkabelt /
